    压滤机专用泵泵结构图

    2021-06-23 09:31:13  来源:河北高通泵业有限公司

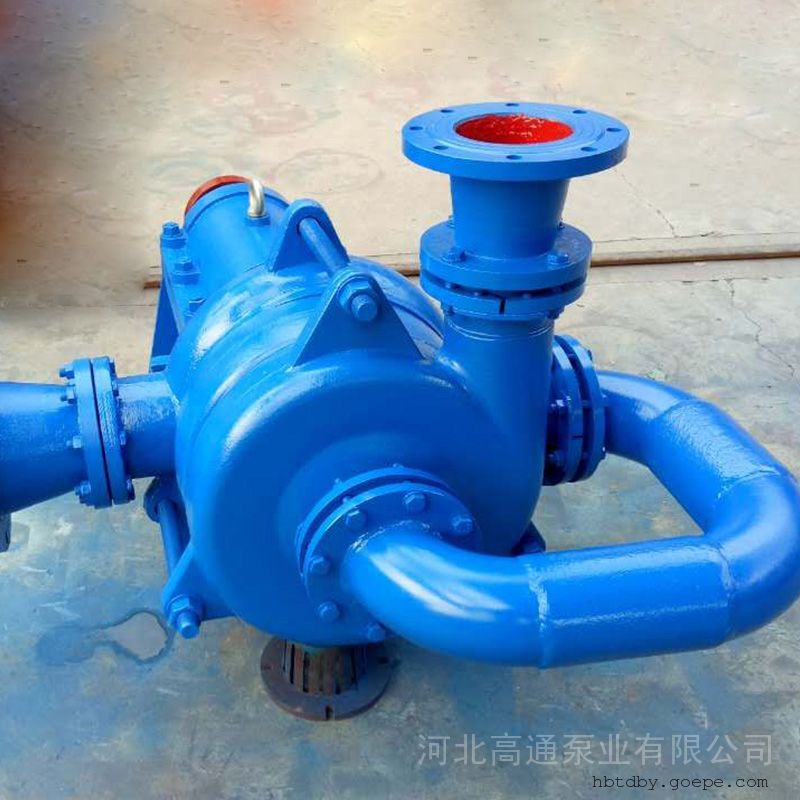

    压滤机专用泵泵结构图

    其中一级泵壳、二级泵壳,一级叶轮、二级叶轮,副叶轮,轴承,轴套这些部件,由于经常接触物料或者长期磨损属于易损件,高通泵业对于易损配件都有充裕的备货,介质对泵的磨损比较严重,所以我们的配件一般使用耐磨材质,需要更换压滤机泵配件的客户可与我们的售后服务联系,我们会及时发货,不影响客户的生产使用。

    离心原理
    离心式压滤机泵是利用叶轮旋转而使水发生离心运动来工作的。水泵在启动前必须使泵壳和吸水管内充满水,然后启动电机,使泵轴带动叶轮和水做高速旋转运动,水发生离心运动被甩向叶轮外缘,经蜗形泵壳的流道流入水泵的压水管路。高通压滤机泵采用双叶轮设计,属于双极离心泵
    入料方式:普通离心泵物料从叶轮中心进入,受离心力作用,沿叶片向外甩出,然后于蜗壳汇集流出。金元压滤机泵采用切线进料,这样设计的好处是降低进料口的压力,避免对轴承转子造成冲压产生泄露,另外切线进料设计也是为了迎合该泵独特的密封系统。
    工作方式:离心泵压滤机泵的主要部件是叶轮和机壳,机壳内的叶轮装置位于轴上,并与原动机连接形成一个整体。当原动机机带动叶轮旋转时,叶轮中的叶片迫使流体旋转,即叶片对流体沿它的运动方向做功,从而迫使流体的压力势能和动能增加。与此同时,流体在惯性力的作用下,从中心向叶轮边缘流去,并以很高的的速度流出叶轮,进入压出室,再经扩散管排出,这个过程称为压水过程。同时,由于叶轮中心的流体流向边缘,在叶轮中心形成低压区,当它具有足够的真空时,在吸入端压强的作用下(一般是大气压强),流体经吸入室进入叶轮,这个过程称为吸水过程。由于叶轮连续的旋转,流体也就连续的排出、吸入,形成连续的工作。
    设计特点
    1. 双级离心式设计,输送效率高,运行平稳;
    2. 结构简单拆装方便,检修时无需拆入料管;
    3. 前期入料流量大、压力低;
    4. 后期压榨流量小、压力高;
    5. 副叶轮加填料密封,简单可靠、无泄漏、不注水,不用复杂的机械密封;
    6. 压滤机泵入料不用变频调速,输送浓度高。
